直線導軌QE系列防塵配備說明及防塵代碼

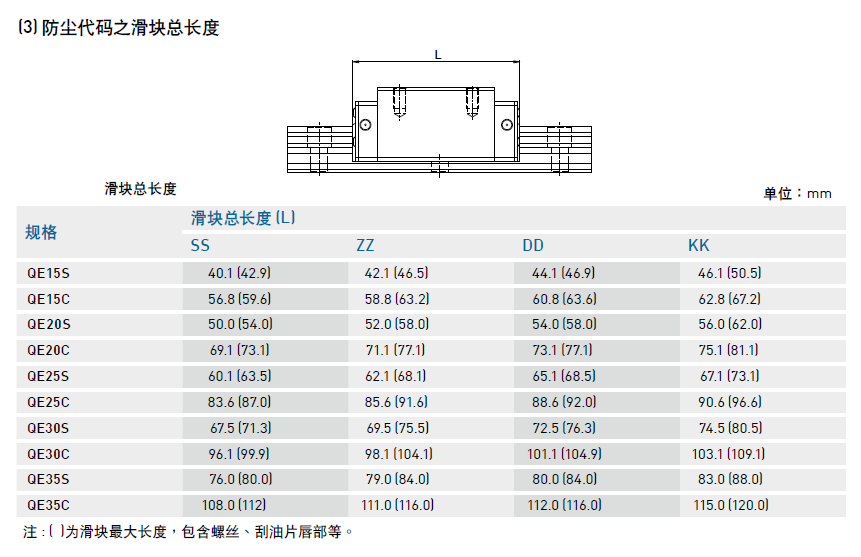

(1) 標準防塵配備代碼
若有下列防塵配備需求時,請于產品型號后面加注代碼。
(2) 防塵配備說明

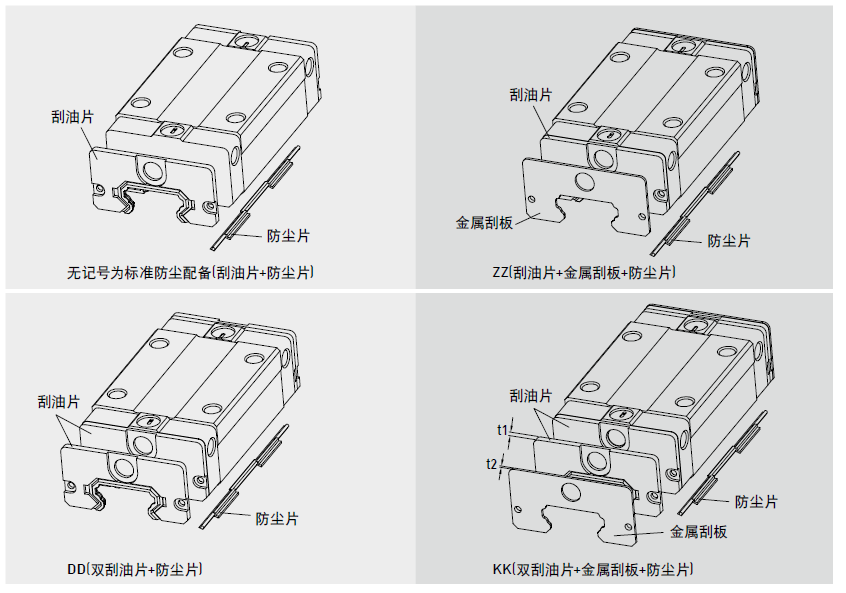

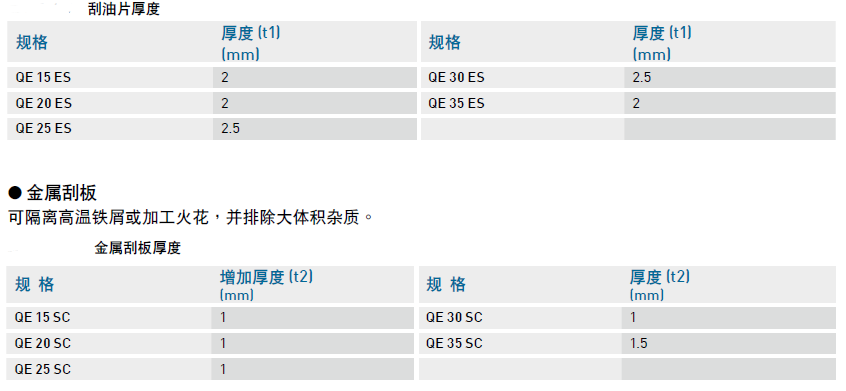

● 刮油片及底部防塵片
阻止加工鐵屑或塵粒進入滑塊里面,破壞珠道表面而降低直線導軌壽命。
● 雙層刮油片
加倍刮屑效果,即使在重切削加工環境中,異物完全被排除于滑塊外。
HIWIN上銀QR靜音式滾柱型直線導軌,除了具備滾柱型直線導軌之四方向高剛性與重負荷能力之外,并采用SynchMotionTM技術搭載滾柱同步聯結器,可有效降低運轉時噪音、滾動摩擦阻力、提升運轉平順性并具備超長使用壽命。因此QR 系列直線導軌具有更廣泛的產業應用性,適用于高速、寧靜與高剛性需求的產業。
(1) 四方向高負荷承載能力
QR系列直線導軌采用DB(45°-45°)接觸系統,能承受上下和左右方向的負荷,讓直線導軌具有超高負載能力。在相同工作負荷的要求下,QR線軌相較于滾珠型線軌可有較小的體積,即可均勻承受高負載。
(2) 低噪音設計
利用滾柱同步聯結器可使?jié)L柱均勻等間隔的排列,使相鄰滾柱間的撞擊金屬聲消失,尖銳的高頻聲音強度有效降低,總和的聲音強度與舊有系列比較在各個速度域有效降低約3分貝。
(3) 提升運動平順度
傳統不具同步聯結器之直線導軌開始運行時,滾動體會因推擠而造成連鎖的來回碰撞,使得摩擦阻力變動起伏劇烈。而采用SynchMotionTM技術的QR系列直線導軌由于具有滾柱同步聯結器,除了有效防止?jié)L柱進入負荷區之偏擺現象,所有滾柱被均勻的間隔排列進行循環運動,且滾柱間并無來回的碰撞,在保持一定的運動慣性下,摩擦阻力的變動幅度能有效的減少。
(4) 四方向皆具有超高剛性
QR 系列直線導軌除了藉由搭載專利設計之同步聯結器以提升高速性能之外,并以滾柱型滾動體取代了滾珠,藉由滾柱與導軌與滑塊的線接觸方式,有效減少滾柱受負載時之彈性變形,不僅能大幅提升直線導軌的剛性值,更能在高速運行下維持高精度的加工。
產品規格說明:
QR系列分為非互換性及互換性型兩種直線導軌,兩者規格尺寸相同,主要差異點在于互換性型之滑塊、導軌可單獨互換使用,較便利,但其組合精度無法達到非互換性型之超精密級以上的精度,不過由于HIWIN互換性型之組合精度目前已達到一定的水平,對不需配對安裝直線導軌的客戶而言,是一項便利的選擇。
直線導軌的產品規格型號主要標明直線導軌尺寸、型式、精度等級、預壓等規格要求,以利訂貨時雙方對產品的確認。
