直線導軌QH系列之CB、CC、HB、HC對比

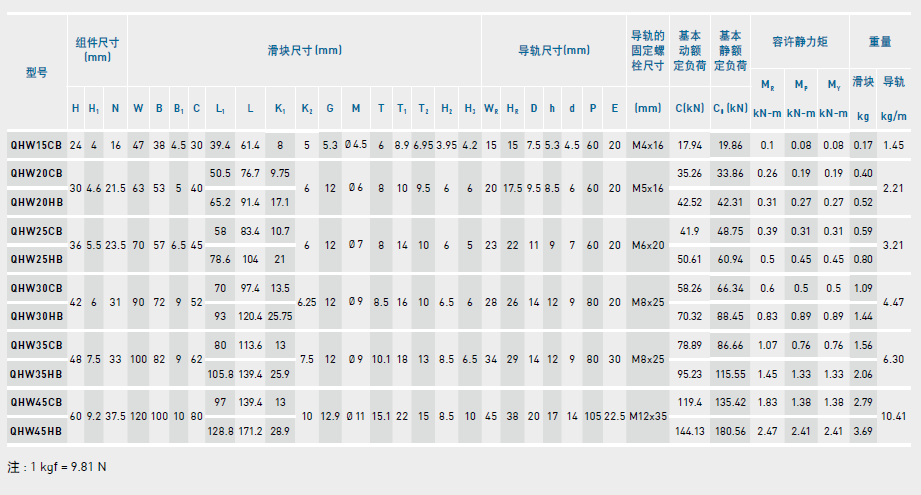

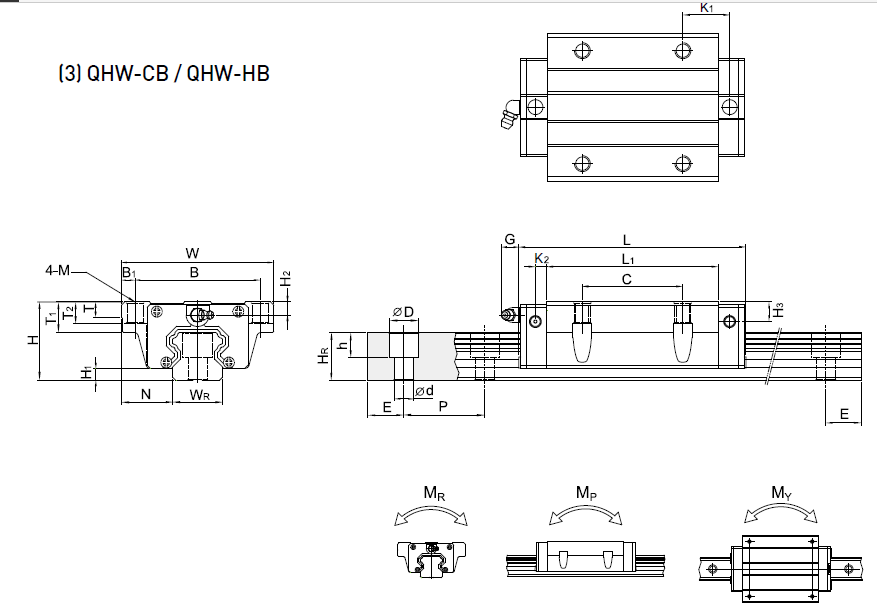

QHW-CB / QHW-HB
直線導軌QH系列靜音式采用低噪音設計,利用同步聯結器可使?jié)L珠均勻等間隔的排列,滾珠與滾珠間的相互撞擊金屬聲消失,尖銳的高頻聲音強度有效降低。總和的噪音強度與舊有系列比較在各個速度域有效降低約7.7分貝。
自潤設計無須添油 專利的同步聯結器在中間的間隔部設計有儲油的空間,可供給鋼珠在運行時潤滑之需要,且在經過方向回轉部時,能夠將潤滑油均勻的補充于儲油空間內,繼續均勻潤滑鋼珠,所以補充潤滑油的頻率可有效的減少。經過測試,在出廠前添加高性能的鋰皂基油脂,在0.2倍的動額定負荷下,可持續使用超過2500公里而不產生疲勞破壞。所以在出廠時即添加高性能的潤滑油脂,在一般正常使用下無需進行維護,即可確保其壽命年限。

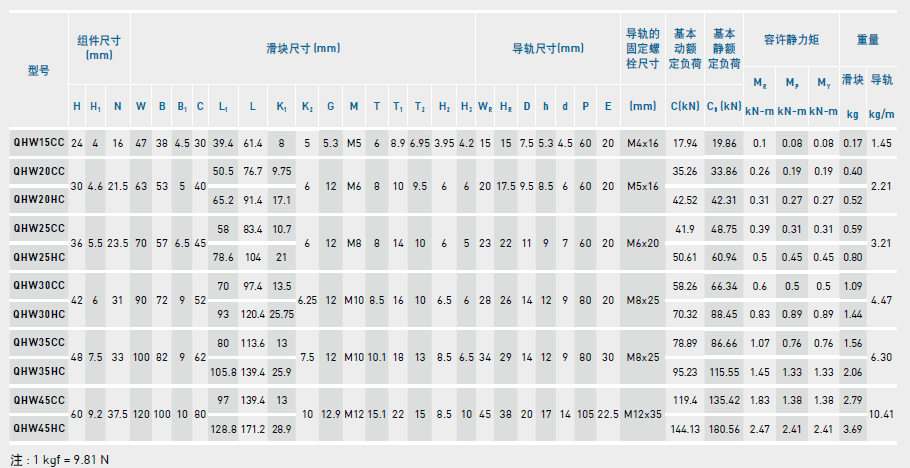

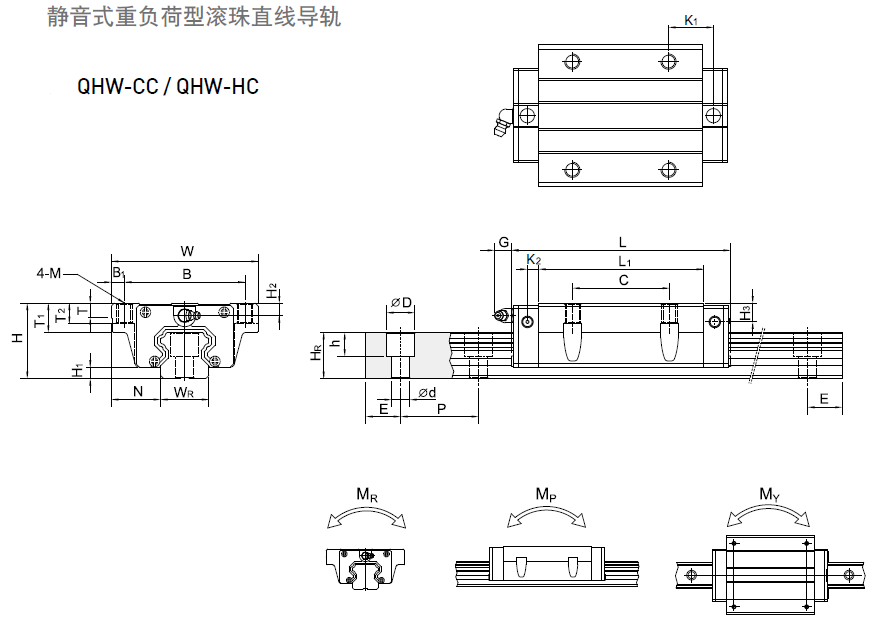

QHW-CC / QHW-HC
提升運動平順度 傳統不具同步聯結器之
直線導軌,開始運行時,負荷側的鋼珠會先運動,再推擠方向回轉部與無負荷側內的鋼珠,造成連鎖的來回碰撞,使得摩擦阻力變動起伏劇烈。而采用SynchMotion TM技術的Q1 Type直線導軌由于具有同步聯結器,將同一循環內的所有鋼珠串聯在一起,所以當滑塊開始運動時,所有鋼珠幾乎同時啟動,且鋼珠間并無來回的碰撞,在保持一定的運動慣性下,摩擦阻力的變動幅度能有效的減少。
高速設計 同步聯結器的間隔部設計可使?jié)L珠與滾珠之間的相互摩擦消失,且HIWIN之專利設計使得滾珠與同步聯結器之間為環形線接觸,可減少兩者間的接觸面積,進而有效降低摩擦阻力,使得SynchMotion TM靜音式直線導軌具有卓越的高速性能。
