直線導軌MG系列應用范圍及型號

日期:05-25  點擊:1289  屬于:技術文章
直線導軌MG系列應用范圍及型號
MGN-O系列小型直線導軌之特點

1. 體積小、輕量化,滑塊主體的一部份采用了樹脂材料,重量減少約20%。
2. 采用哥德型四點接觸設計,可承受各方向負荷,具備剛性強,精度高等特性。
3. 有鋼珠保持器設計,在精度允許下具備互換性。
4. 模塊化的回流系統設計

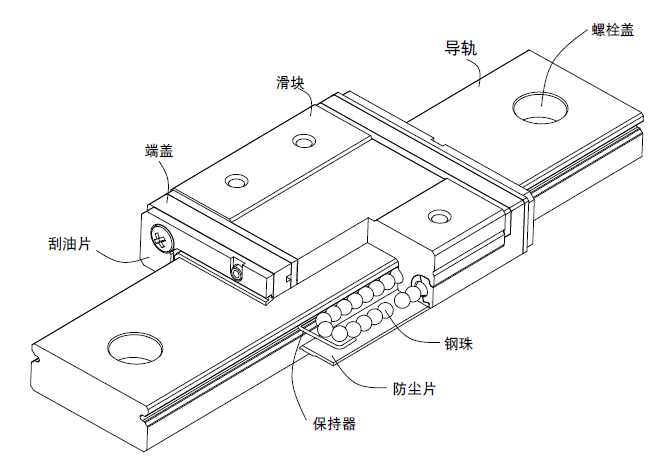

MGN-O系列本體結構
? 滾動循環系統:滑塊、導軌、端蓋、鋼珠、保持器
? 潤滑系統:MGN15-O端蓋側附有油嘴,提供客戶注油,而MGN5-O, MGN9-O, MGN12-O則于端蓋側預留注油孔,可將油或油脂打入滑塊內部以潤滑。
? 防塵系統:刮油片、防塵片(9,12,15規格選配)、螺栓蓋(9,12,15規格)。

MGW-O小型寬幅直線導軌之特點
1. 加寬導軌之設計大幅提升力矩負荷能力,可單軸使用。
2. 哥德型四點接觸設計,可承受各種方向之負荷并具有高剛性之特點。
3. 滑塊裝有微小型保持鋼絲,取下滑塊鋼珠也不會脫落。
4. 模塊化回流系統設計,采用樹脂材料,重量減少約20%。

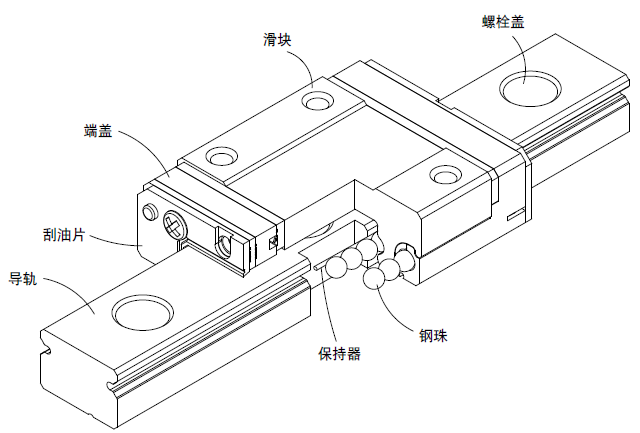

系列本體結構

? 滾動循環系統:滑塊、導軌、端蓋、鋼珠、保持器
? 潤滑系統:MGW5-O、MGW9-O、MGW12-O于端蓋側預留注油孔,將油或油脂打入滑塊內部以潤滑。
? 防塵系統:防塵片(9,12規格選配)、螺栓蓋(12規格)
應用范圍
MGN/MGW系列應用范圍包括:半導體制造設備、印刷電路板IC組裝設備、醫療設備、機器手臂、精密量測儀器、辦公室自動化設備、其它小型直線滑動裝置。
產品規格型號
非互換性型及互換性型兩種直線導軌,兩者規格尺寸相同,主要差異點在于互換性型之滑塊、導軌可單出互換使用,較便利,但其組合精度無法達到非互換性型之精度需求,不過由于HIWIN在制造上有良好的尺寸控制及嚴格的質量要求,互換性型之組合精度目前已達到一定的水平,對不需配對安裝直線導軌的客戶而言,是一項很好的選擇。產品型號主要標明系列、尺寸、型式、精度等級、預壓等規格要求,以利訂貨時雙方對產品的確認。
